Fabricant et usine chinois OEM de vannes à bille de grande taille en acier inoxydable et UPVC, diamètres DN200 : haute qualité (140 mm, 160 mm, 168 mm et 200 mm).

Vanne à bille de grande taille en acier inoxydable UPVC de haute qualité OEM, 140 mm, 160 mm, 168 mm et 200 mm, pour projet DN200

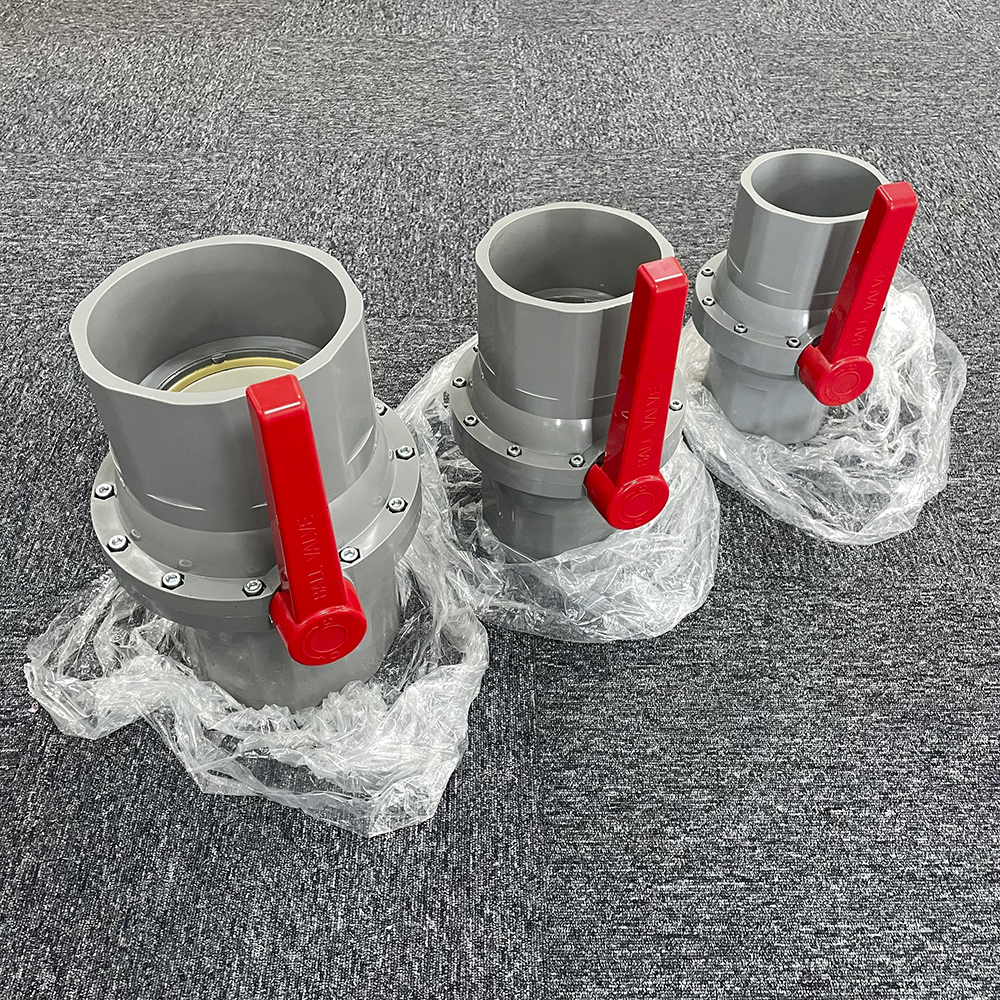

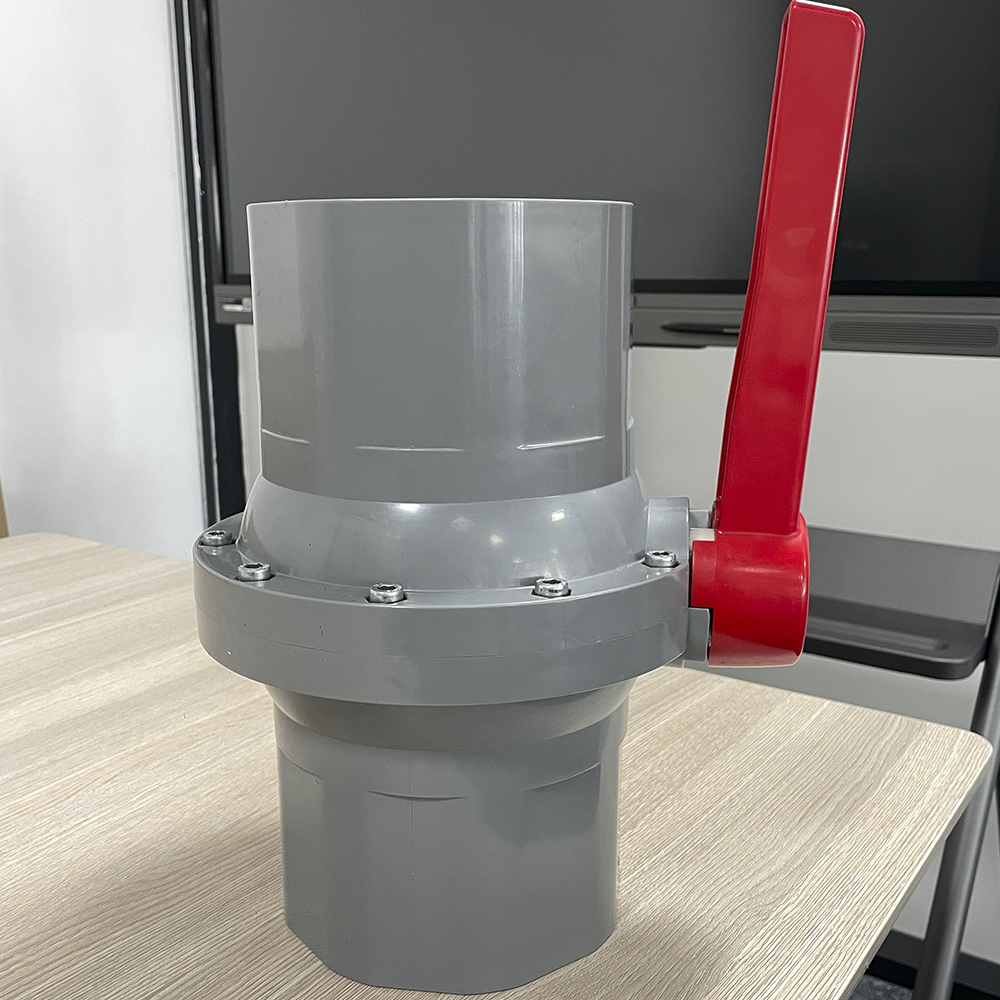

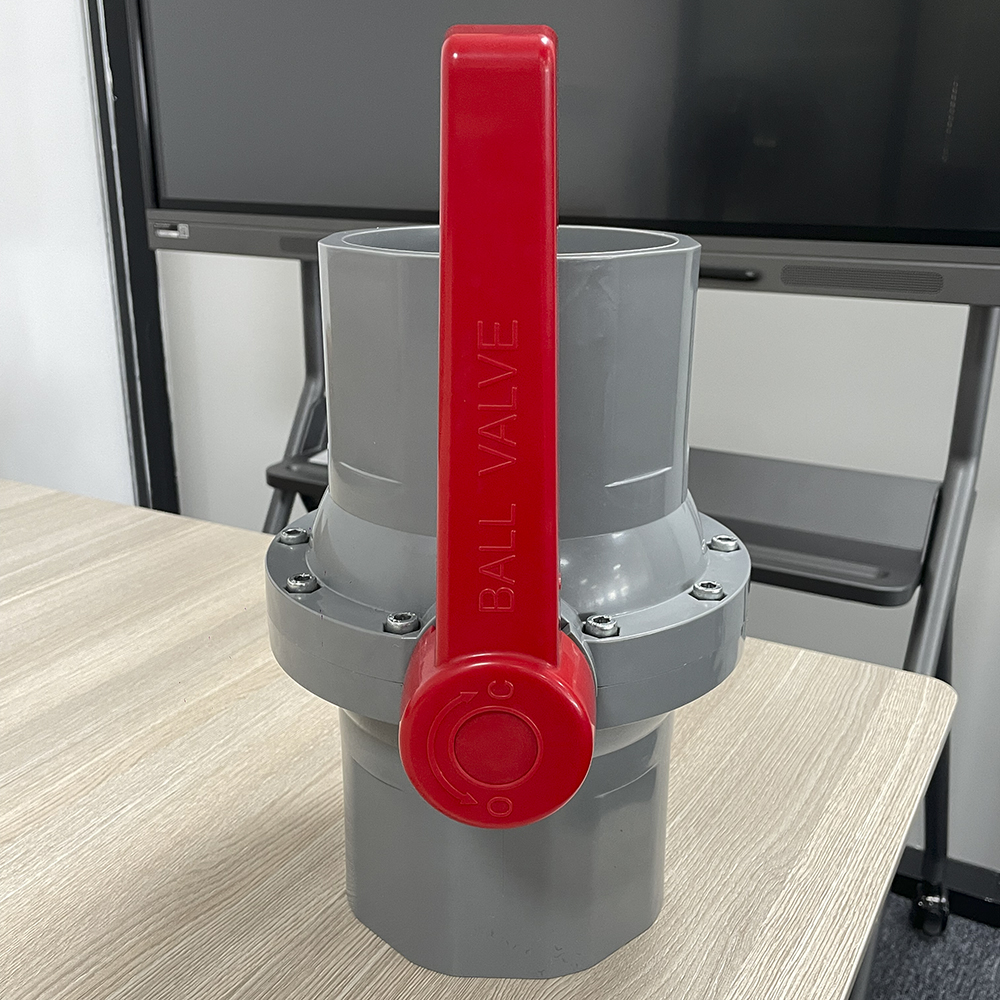

Vanne à bille de grande taille en acier inoxydable et PVC-U de haute qualité (140 mm, 160 mm, 168 mm et 200 mm) pour projets DN200 (image présentée)

Description courte :

vanne à bille
1. Couleurs douces et design compact
2. Fonctionnement sans fuite ;
3. Les extrémités légères et raccordées facilitent l'installation.
4. Économique grâce à des frais de transport moins élevés et une longue durée de vie.
5. Contrôle de qualité rigoureux et de haute qualité
6. Respectueux de l'environnement, non toxique
7. Résistance aux intempéries et à l'abrasion et excellente résistance chimique
8. Largement utilisé dans le bâtiment, l'irrigation, l'industrie et les piscines.
9. Les petites commandes sont acceptées.
10. Les designs et logos des clients sont les bienvenus.

Taille:140 mm 160 mm 168 mm 200 mm

Extrémité jointe :ASTM BS DIN ISO JIS

Pression de service :PN16

Envoyez-nous un courriel

Détails du produit

FAQ

Étiquettes de produit

Légende et carte physique

production unique

Matériau des composants

spécification du matériau

NON.	Partie	Matériel	Qté
1	CORPS	UPVC, CPVC	1
2	Joint torique de tige	EPDM, FPM(NBR)	1
3	TIGE	UPVC, CPVC	1
4	BALLE	UPVC, CPVC	1
5	JOINT DE SIÈGE	TPE, TPVC, TPO	2
6	CAPUCHON	PVC, ABS	1
7	POIGNÉE	PVC, ABS	1
8	VIS	SS304, ACIER	1

Tableau comparatif des paramètres de taille du modèle

DIMENSION												Unité
MODÈLE	DN		15	20	25	32	40	50	65	80	100
	TAILLE		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	Pouce
	thd./in	NPT	14	14	11,5	11,5	11,5	11,5	8	8	8	mm
	thd./in	BSPT	14	14	11	11	11	11	11	11	11	mm
	JIS	I	20	20	24	26	30	31	45	48	53	mm
		d1	22.3	26.3	32,33	38,43	48,46	60,56	76,6	89,6	114,7	mm
		d2	21.7	25.7	31,67	37,57	47,54	59,44	75,87	88,83	113,98	mm
	ANSI	I	18	20	24	26	30	31	45	48	53	mm
		d1	21,54	26,87	33,65	42.42	48,56	60,63	73,38	89,31	114,76	mm
		d2	21.23	26,57	33,27	42,04	48.11	60,17	72,85	88,7	114,07	mm
	VACARME	I	18	20	24	26	30	31	45	48	53	mm
		d1	20.3	25.3	32.3	40,3	50,3	63,3	75,3	90,3	110,4	mm
		d2	20	25	32	40	50	63	75	90	110	mm
	d		15	19	24	30	34	45	55	70	85	mm
	H		37	55	66	73	81	91	99	121	134	mm
	A		68	80	94	100	110	136	170	210	236	mm
	L		77	91	103	111	123	146	178	210	255	mm
	D		32	37,5	44	52	60	74	93	110	135	mm
